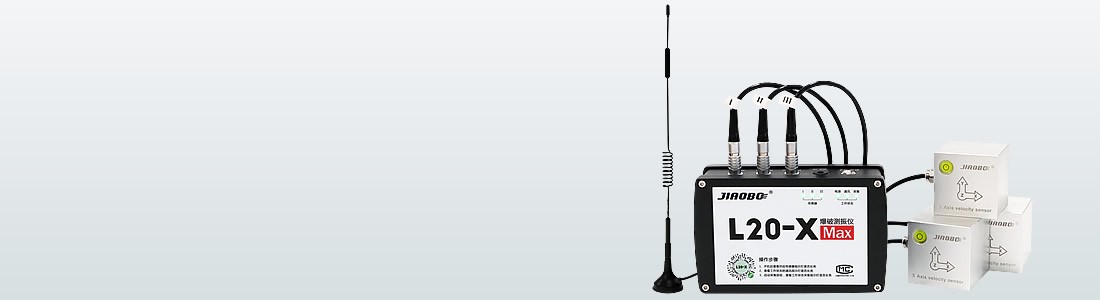

爆破测振仪L20-X Max

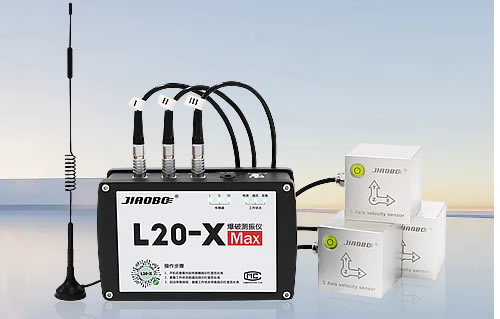

                    爆破测振仪L20-X Max (一拖三版)
爆破测振仪L20-X MAX是专为隧道爆破振动监测研制的网络测振仪，该测振仪采用分体式设计，一个记录仪搭配3只三分量速度传感器，三个测点数据同时采集，适用于隧道内同一监测断面或同一监测线上的监测，实现单测点高效与经济的双重优势。

适用领域
适用于公路、铁路隧道的同一监测断面或同一监测线上的爆破振动监测，安装前，应根据测点布置情况对测点及其传感器进行统一编号，传感器通道与传感器需一一对应。

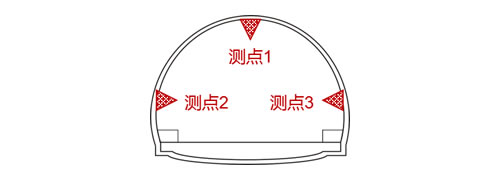

场景一：同一监测断面
3个传感器按要求布置于顶拱与两侧壁，同时监测3个测点

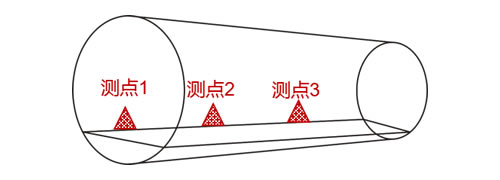

场景二：同一监测线中间测点为中心
向左右两个方向分别布置两个测点，实现3个测点同时监测



性能参数       物理参数
通道数量       9通道，标配3只三向速度传感器                           尺       寸       主机175*108*57mm，传感器:64*64*64mm，总重量：1.95kg
采样方式   触发电平0.02~35.5cm/s，记录时长1~99s   显       示   6个多功能指示灯
幅值量程   ±35cm/s   按       键   启动 / 停止按钮（复位按钮）
频响范围   5-500Hz(标配传感器)   接       口   1个4G天线接口，1个LAN接口，1个DC接口，3个传感器接口
A/D精度   24Bit   使用环境   -30-60 ℃，90 ％ R
采样频率   5k sps   质       保   三年
负延时     0.25s
供电   外接8.4V
通讯方式   连续通讯
存储   本地存储3000条，超过后自动覆盖
时钟   上线主动同步和定时同步
零点   启动采集主动同步，定时自动校零



L20-X Max爆破测振仪安装前，应根据测点布置情况对测点及其传感器进行统一编号，传感器通道与传感器需一一对应。

一、传感器安装

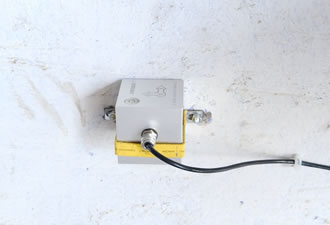

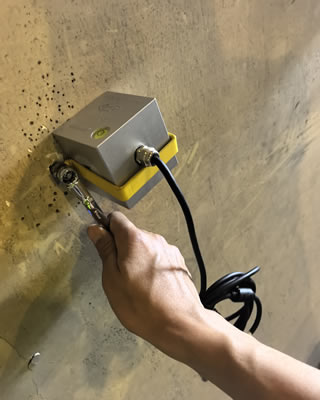

第一步：膨胀螺栓、夹具固定传感器（传感器水平放

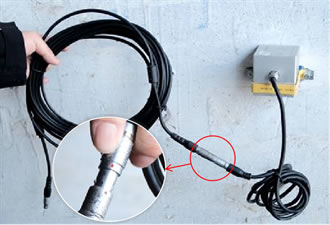

置，X向指向爆源）		   第二步：传感器连接电缆延长线（红点对红点连接）

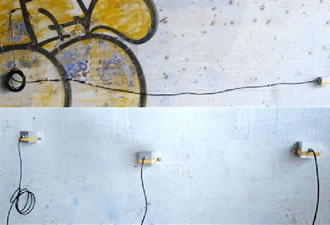

 		   第三步：线卡固定线缆于墙上

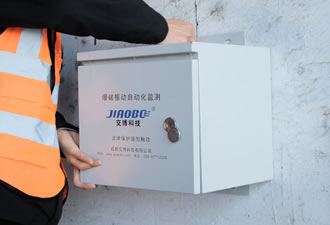

二、防护箱安装

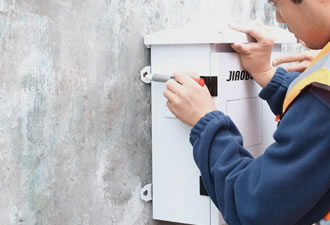

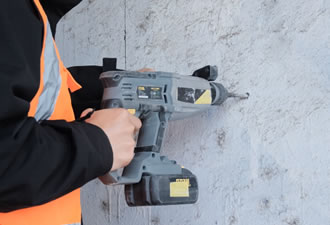

第一步：记号笔做好标记   第二步：电砖在标记处打孔   第三步：膨胀螺栓固定防护箱

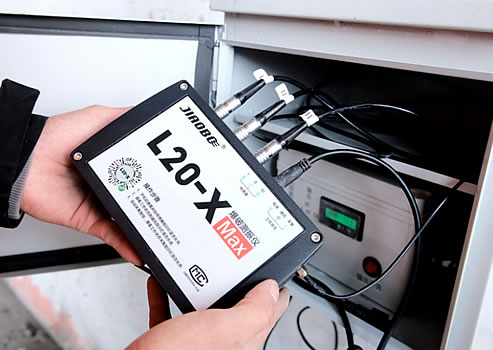

三、仪器连接

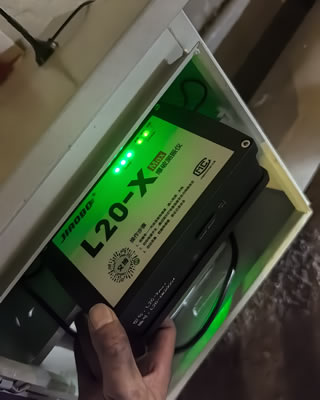

仪器接入传感器连接线、4G天线、理电池连接线，启动仪器，开启采集，指示灯均绿灯长亮即安装无误。

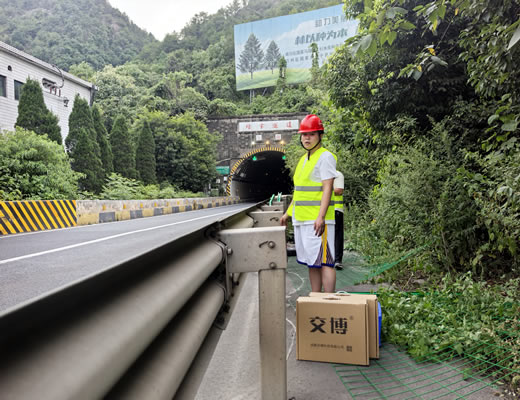

新建隧道对既有缙云高速隧道的振动监测
2025年7月，为了评价爆破振动影响，避免爆破振动对既有隧道产生危害，我司爆破测振仪L20-XMax，参与了重庆新建隧道对既有缙云高速隧道的振动监测，通过在既有隧道内布置测点，使用锂电池为采集器供电的监测每次爆破振动。


近期案例
爆破测振仪L20-X
爆破测振仪L20-N
爆破测振仪L20-S

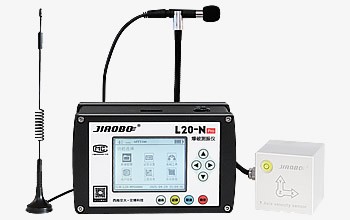

爆破测振仪L20-N Pro
