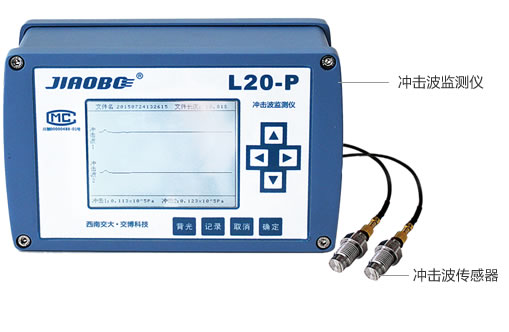

爆破冲击波监测仪L20-P【通用型】
是一款专为爆炸及高频冲击信号测试设计的便携式检测设备，仪器拥有2个独立的通道，各个通道的采样频率最高可达20M Hz,采样间隔精细至0.05μs，使得任何瞬间的冲击信号均可很好的识别和记录；同时，该仪器内置了微型计算机和大容量锂电池组，能在测试现场够独立的完成各种检测工作。

一、适用领域

【1】.空气冲击波检测

露天地表爆破、地表裸露爆破诱发的空气冲击波对临近建筑物、设施设备及人员的安全性测评.地下、露天、拆除等爆破施工振动监测

【2】.测水中冲击波检测

评定水下爆破施工引起的水中冲击波对爆破区域附件的建(构)筑物、养殖区、野生生物的影响

【3】爆炸冲击波检测

水雷、鱼雷等大型军工战斗部爆炸威力试验、爆炸冲波伤害破坏作用定量分析

二、优势及特点

	便携集液晶显示屏、高速采集卡、嵌入式计算机、大容量电子硬盘、锂电池组等硬件配置于一体，能独立完成各种测试任务			高速各个通道的采样频率高至20 M SPS,在信号收集时采样间隔精细至0.05μs，任何瞬间的冲击信号均可很好的识别和记录

	易用专用的功能键和直观的菜单驱动式的操作时的设置快速、简便，甚至对于无经验的人员也是如此			扩展标配的windows版软件提供了传感器配置功能，监测仪能与任意一只电压或电荷型传感器完美融合

	可视在每个事件发生后，操作人员可立即通过机载的LED屏查看超压峰值和正压时间			安全铝合金外壳，具有抗压抗冲击的能力，保证仪器在最严酷的恶劣环境下提供长期无故障服务

一、功能

冲击记录

1．电平模式

数据获取

1．现场U盘高速取数

2．仪器连接计算机取数

3．局域网取数

信号分析

1．冲击安全距离预估

2．超压峰值/动压峰值/负压峰值等

监测报告

1．波形简报

2．冲击波安全判定报告

其他功能

1．支持本地校准仪零点

2．通过U盘升级和维护系统

3．与计算机同步时钟

4．兼容电压、ICP传感器

二、性能

性能指标

通道：2个通道，标配空气冲击波传感器（选配水下冲击波传感器）

量程：可选量程1MPa/2MPa/5MPa/10MPa

精度：±5%

测量频率：大于200KHz

时间精度：0.0000005ms (20M sps)

波形记录

记录模式：手动、单次、循环

采样率：1Msps/2Msps/5Msps/10M/20Msps

触发电平：1%~100%,多档可设

记录停止：固定记录时长

记录时长：0.5s/1s/2s/3s/4s??

负延时：10ms

存储能力：时长为4秒的文件400个?

物理参数

尺寸：175mm*108mm*72mm

重量：1.28kg

显示：3.5寸LCD屏，特征值、波形图显示；

电池：7.4V锂电池，连续工作3天;

按键：6个触控按键，

输出接口：USB2.0接口和Rj45网口

使用环境：-30~75 ℃，90 ％ RH

防护等级：IP57

质保：质保期叁年

安装及使用

在爆破现场测试前，用户固定好传感器后打开仪器电源，通过机上触控按键和显示屏完成参数设置启动采集后即可离开现场，仪器即进入工作状态。当爆破振动信号传来时，系统会自动记录和存储整个动态波形，测试人员通过U盘取数或使用装有客户端软件的计算机与仪器建立通讯，对已存储的文件进行管理、分析和报表制作。

空气冲击波安装：

1、固定传感器支架，传感器安装点距地面1.2米

2、采用螺帽固定冲击波传感器，传感器指向迎爆面

3、按测试需求连接主机与传感器

4、对设备进行防护，避免因冲击造成监测仪破损
